中文翻译：

我是一个 Flutter 开发者，主要专注于 iOS 和 Android 平台的开发。我喜欢开发娱乐和教育类应用。

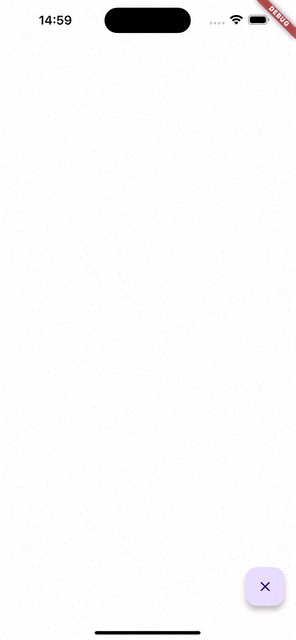

最近，我被要求添加一个绘图模块。这个功能非常简单：用户用手指在屏幕上移动即可绘制一条线：
notion image
实现时，我并没有花太多时间思考，采取了以下步骤：
  1. 创建一个类，用于存储线条的主要特性（点的坐标、颜色和笔触宽度）。
    1. 实现了 CustomPaint 小部件的 FingerPainter 类，定义了绘制线条的逻辑。
      1. 实现了可以绘图的屏幕界面。
        上述代码实现了一个绘图功能，足够用于简单的开始。接下来可以逐步增加复杂度、优化功能和进行定制。

        当前实现存在哪些问题？


        让我们对我自己的代码进行简短的代码审查。

        问题一：绘制所有线条时整体重绘

        一次画出所有的线条。在 paint 方法中，每次都会启动一个循环，其中列表中的每一行都是按顺序绘制的。让我们纠正这个问题，将任务留给 FingerPainter 只绘制一条特定的线条：
        我们还对屏幕本身进行更正：：
        现在，我们在 Stack （堆栈） 小部件中有一个循环。在 GestureDetector 中，属性行为已更改为 HitTestBehavior.opaque。默认情况下，GestureDetector 会响应对 child 或 stack 中的子项的点击。如果没有子项，则不会创建新行。

        为什么将 loop 专门放在堆栈中会更好？我稍后会回到这个问题。


        问题二：shouldRepaint 始终返回 true

        其次，shouldRepaint 始终为 true。此参数告诉我们何时重绘小部件（即调用 paint 方法）。如果它始终为 true，则相应地，对于任何微小的更改，或者例如，在 parent中调用 build，将发生重绘，并且所有 N 行都将重绘。让我们添加一个条件，以便仅当线条中的点数发生变化时才进行重绘。
        如果我们按照本文中的步骤操作，在这个阶段，我们的线条将停止再次绘制。这是因为条件始终返回 false。
        原因是 LineObject 类不是不可变的，我们可以毫无顾虑地更改 List<Offset> points 属性。在某个时间点之前，这似乎没有什么问题。
        当我们第一次创建 LineObject 类的实例时，我们会在内存中创建一个对部分的引用。当我们更改 points 属性时，我们总是在同一个对象、同一个内存部分进行。
        由于在 FingerPainter 的构造函数中，我们将引用传递给 LineObject 对象，因此在调用 shouldRepaint 的任何时间点，我们都会引用同一个对象。因此，points 属性具有相同的长度。
        为了避免这种情况，可以故意使类完全不可变，例如使用 freezed 库。然后，如果其他开发人员出现，他们将被迫创建类的新实例，而不是更改现有实例的属性。
        在本文中，我们先创建实例的副本，添加方法 copyWith：
        更新 _onPanStart 和 _onPanUpdate 方法：
        现在，当添加新点时，将在线列表中创建并替换一个新对象。

        问题三：重绘不是孤立的

        有一个非常有用的小部件，称为 RepaintBoundary。它允许将一个 widget 与其他 widget 隔离开来，就好像 “保护” 不必要地重绘其他 widget 时，它会同时 “保护” 自身（当其他 widget 发生变化时）和其他 widget（当它被重绘时）进行重绘。
        因此，重绘仅发生在列表中的最后一个小组件中。

        正如我前面提到的，最好将循环移动到 Stack，因为它很方便，如上面的示例所示。

        FragmentShader 在哪里？
        我们已尽最大努力优化了当前版本的代码。但是，在此实现中还可能存在哪些问题呢？
        notion image
        如您所见，Widget 树随着行数的增加而线性增长，在这种情况下，每个 Widget 都有一个对应的 RenderObject，该对象至少存在于内存中，最多在屏幕上的其中一个层中渲染。我不会详细介绍渲染和栅格化，但会用简单的术语来描述它。

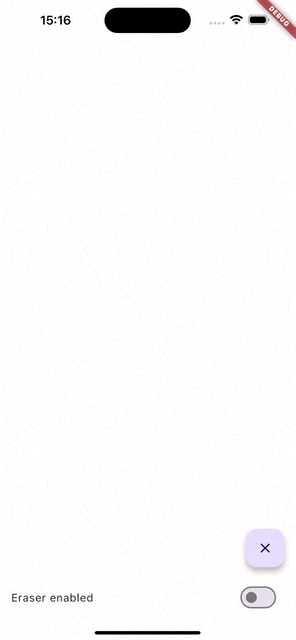

        假设有一个擦除功能。最有可能的是，它是带有背景颜色的某行（在我们的例子中，是一条白线）。
        notion image


        如果我们画一千条红线并开始以这种方式擦除它们，最终，我们可能只会得到一个白屏。但实际上，那些仍然是相同的千条红线，被另一层白色遮住了。显然，当存在许多此类层时，这会影响性能。

        我将提供现有应用程序中的具体示例，其中实现相同，但添加了各种类型的线条、颜色、纹理等：

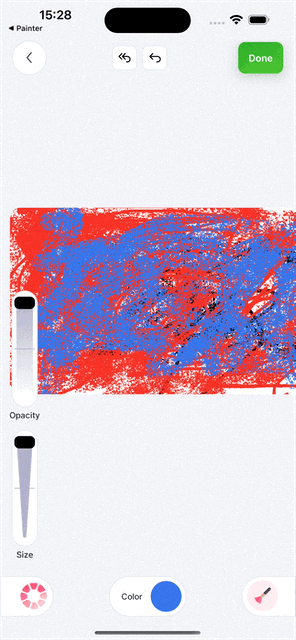

        具有大量行的示例
        具有大量行的示例

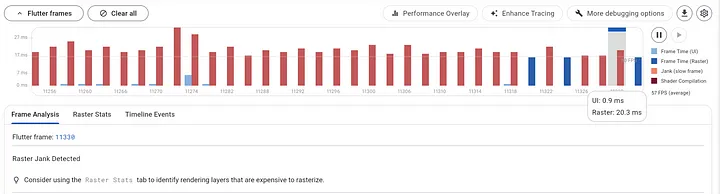

        具有大量线条的帧渲染速度
        具有大量线条的帧渲染速度

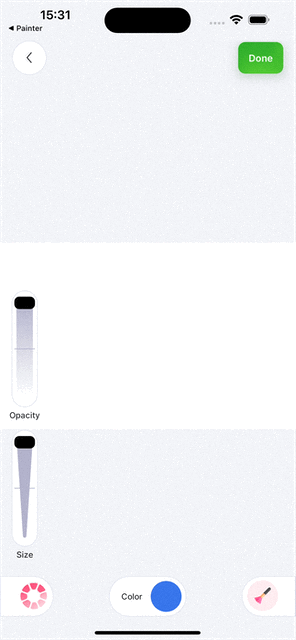

        使用空画布的示例
        使用空画布的示例

        为了解决在屏幕上显示大量元素的问题，我想到了不要在屏幕上显示大量元素的想法:)
        从本质上讲，绘制的线条是静态元素。因此，您可以将它们转换为图像并将其保留在背景中。添加新行时，请更新此图像。

        为了实现这个想法，RepaintBoundary 小部件来救援，这次与 GlobalKey 结合使用：


        我们将 Stack 小部件包装在 RepaintBoundary 中。然后，使用该键，我们从 widget 创建一个图像。pixelRatio 参数应设置为 1，因为我们需要 1：1 的大小。顺便说一句，在其他情况下，可以将此参数设置为大于 1 的值，以提高结果图像的分辨率。

        一般来说，这足以确保 renderObject 的数量不会增加，并且 widget 树总是看起来像这样：

        notion image

        我们希望最大限度地提高性能并减少操作数量。我们该怎么做呢？

        在 CustomPainter 中，有一种绘制图像的方法。让我们为它编写一个实现：

        让我们更新代码：


        我们可以在这一点上停下来，因为从这里开始事情会变得更加复杂。

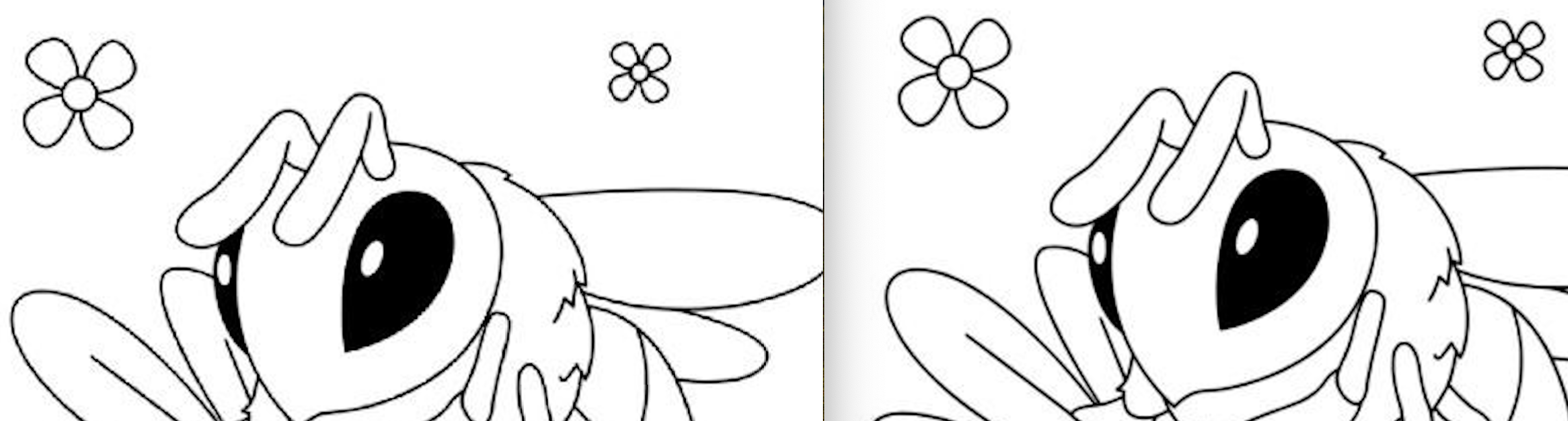

        我注意到在 CustomPainter 中绘制的图像质量可能会显著降低;它们变得像素化。当您将常规的精美图像（例如，从 assets 转换为 ui）时，这一点会变得很明显。在 Painter 中对其进行成像和绘制。

        notion image

        为了避免质量损失，我们可以使用 FragmentShader。

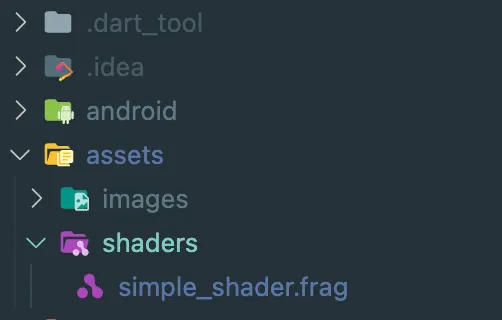

        让我们在资产中创建一个着色器文件：
        notion image

        将其添加到 pubspec.yaml 中：
        为着色器编写以下代码：

        代码解析

        • uniform vec2 uResolution
            • 表示屏幕的分辨率（宽度和高度）。在使用着色器时需要设置这个参数。
        • uniform sampler2D uTexture
            • 基本上是一个 ui.Image，需要传递该参数给着色器。
        • out vec4 fragColor
            • 一个包含四个参数的变量，表示像素的颜色，它是最终的输出结果。
        • vec2 st
            • 当前像素的相对坐标。
        • vec4 applyAntiAliasing(vec2 coord)
            • 一个用于平滑处理（去除像素化效果）的函数。

        更新 ImagePainter 以使用着色器


        在 _getShader 方法中，我们设置了以下参数：
        1. 分辨率（widget 的宽度和高度）。
        1. 纹理（图像本身）。
        通过这些步骤，图像的绘制质量得到了优化，同时避免了像素化问题。

        在 _getShader 方法中，我们设置了必要的参数：widget 的尺寸和图像。

        更新后的完整代码

        总结

        通过减少不必要的重建，并将绘制的对象转换为图像，我们实现了性能优化。此外，借助 FragmentShader 保留了图像的高质量。
        希望本文的内容能帮助您在项目中解决类似问题，同时激励您找到非传统方式解决复杂任务的灵感。
